產品介紹
        管道混合器也稱管式靜態混合器，在給排水和環保工程中對投加各種混凝劑、助凝劑、臭氧、液氯及酸堿中和、氣水混合等方面都非常有效，是處理水與各種藥劑實現瞬間混合的理想設備，具有快速高效混合、結構簡單，節約能耗、體積小巧等特點，在不需外動力情況下，水流通過管道混合器會產生分流、交叉混合和反向旋流三個作用，使加入的藥劑迅速、均勻地?cái)U(kuò)散到整個水體中，達到瞬間混合的目的，混合效率高達90～95%，可節省藥劑用量約20～30%，對提高水處理效果，節約能源，具有重大意義。

構造原理

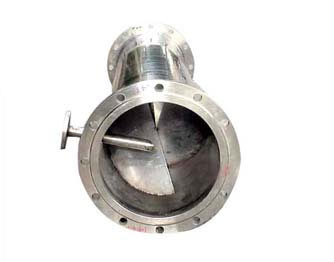

        管道混合器一般由三節混合單元組成（也可根據混合介質的特性增加節數）。每節混合單元為一個180°扭曲的固定螺旋葉片（或90°交叉插板葉片），分左旋和右旋兩種。相鄰兩節中的螺旋葉片旋轉方向相反，并相錯90°。為便于安裝螺旋葉片，玻璃鋼筒體做成兩個半圓形，兩端均用法蘭連接，筒體縫隙之間用環氧樹脂粘合，保證其密封要求。其它材質的管道混合器做法不盡相同。
管道混合器的螺旋葉片不動，僅是被混合的物料或介質的運動，流體通過它除產生降壓外，無需外部能源。主要是流動分割、徑向混合、反向旋轉，兩種介質不斷激烈摻混擴散，達到混合目的。

適用范圍
1、城市生活用水和工業給水處理中投加各種混凝劑、助凝劑進行混合作用；
2、城市生活污水和工業廢水處理中投加各種混凝劑、助凝劑進行混合作用；
3、給水排水、環保工程中氣水混合、投加液氯、臭氧等藥劑進行消毒處理；
4、工業廢水中進行酸堿中和混合作用；
5、多種工業廢水進行混合均化處理。

設計參數
1、管道混合器管徑按經濟流速進行選擇，一般按0.9～1.2m/s計算，管徑大于500mm的最大流速可達1.5m/s。有條件時，將管徑放大50～100mm，可以減少水頭損失；
2、管道混合器混合單元節數基本組合按三節考慮，水頭損失約0.4～0.6m，也可根據混合介質的情況增減節數；
3、管道混合器內水壓按0.1MPa考慮，也可根據實際壓力進行設備加工。

產品安裝
1、管道混合器安裝不受方向限制，可以水平、垂直或其他組合方式；
2、管道混合器安裝在架空管道上時，必須用管道支架進行固定，埋地管道可安裝在檢修井內；
3、投加藥劑的管道由用戶單位自行設計，可按全國給水排水標準圖進行安裝，但管內流速必須大于1.0m/s，管中壓力應小于0.2MPa（FRP材質）；
4、各種藥劑的投加位置，應在管道混合器混合單元前端，并大于0.3米。

技術參數
（下表為FRP材質管道混合器標準數據，含加藥口）

型號

公稱直徑 (mm)

管外徑 D1

法蘭盤外徑 D2

長度 L(mm)

加藥口 (mm)

流速 (m/s)

流量 (m3/h)

總壓頭損失(∆h/m)

參考重量

UPVC

FRP

碳鋼襯膠

不銹鋼

GH-50

DN50

Æ60

Æ165

600

DN15

< 1

< 6.84

1.5

4

-

6.5

GH-65

DN65

Æ75

Æ185

650

DN15

< 1

< 11.88

2

4.5

-

9.5

GH-80

DN80

Æ90

Æ200

700

DN15

< 1

< 18.08

3

6

-

10.5

GH-100

DN100

Æ110

Æ220

800

DN15

< 1

< 28.08

4

8.5

-

16

GH-125

DN125

Æ140

Æ250

900

DN20

< 1

< 43.92

7

11

-

GH-150

DN150

Æ162

Æ285

1000

DN20

< 1

< 63.36

9

15

-

GH-200

DN200

Æ212

Æ340

1300

DN25

< 1

< 108

0.076

19.5

23

-

GH-250

DN250

Æ264

Æ395

1500

DN25

< 1

< 180

0.079

35

34

-

GH-300

DN300

Æ314

Æ445

1600

DN25

< 1

< 262.8

0.076

44

GH-350

DN350

Æ366

Æ505

1700

DN25

< 1

< 360

0.4

-

60

GH-400

DN400

Æ416

Æ565

2000

DN25

< 1

< 468

0.67

-

76

304

GH-450

DN450

Æ468

Æ615

2100

DN25

< 1

< 589

-

90

285

GH-500

DN500

Æ518

Æ670

2200

DN32

< 1.5

< 1098

0.91

-

103

GH-600

DN600

Æ620

Æ780

2600

DN32

< 1.5

< 1512

0.95

-

138

562

GH-700

DN700

Æ720

Æ895

2900

DN40

< 1.56

< 2160

0.98

-

173

GH-800

DN800

Æ820

Æ1015

3300

DN40

< 1.59

< 2880

1.01

-

237

GH-900

DN900

Æ922

Æ1115

3600

DN40

< 1.57

< 3600

0.99

-

307

GH-1000

DN1000

Æ1024

Æ1230

4000

DN65

< 1.53

< 4320

0.94

-

352

GH-1100

DN1100

Æ1126

Æ1340

4400

DN65

< 1.53

< 5040

0.94

-

525

GH-1200

DN1200

Æ1228

Æ1455

4700

DN80

< 1.60

< 6510

1.03

-

664

GH-1300

DN1300

Æ1332

Æ1575

5100

DN80

< 1.60

< 7641

-

885

GH-1400

DN1400

Æ1436

Æ1675

5500

DN80

< 1.60

< 8862

1.05

-

1129

GH-1500

DN1500

Æ1540

Æ1785

5900

DN80

< 1.60

< 10173

-

1438

選型參考

	UPVC	FRP	碳鋼襯膠	不銹鋼
規格 mm	DN50～DN300	DN50～DN1500	DN300～DN1500	DN50～DN1500
耐壓	1.0MPa、1.6MPa	0.2MPa	1.0MPa、1.6MPa	1.0MPa、1.6MPa
使用溫度	-10～+60℃	-10～+70℃	-10～+100℃	-10～+100℃
耐腐蝕性	好	好	好	好
外觀	美觀	一般	一般	美觀
價格	最低	低	高	較高
交貨期	最短	長	較長	長
重量	最輕	輕	最重	重
比重	1.35～1.46g/cm3	1.8g/cm3	7.85g/cm3	7.93g/cm3
內部結構	DN50～DN100螺旋結構 DN125～DN300交叉插板結構	螺旋結構	交叉插板結構	交叉插板結構
