一、型號及主要技術性能：
型號說明：
（１）ＷＡ型 ＷＡ－０.５－１式中：
ＷＡ－水質穩定加藥裝置型號
０.５－藥劑溶解槽有效體積（Ｍ3）
１－藥劑投藥方式（見表一）
（２）ＪＹ型 ＪＹ－0.3/0.72Ａ－１
式中： ＪＹ－加藥設備型號
０.３－藥劑溶解槽有效體積（Ｍ3）
Ａ－加藥裝置組合形式（見表三）
１－藥劑投藥方式（見表二） 藥劑投藥方式表（表一）
|
代號 |
投藥方式 |
|
1 |
ZJ、WJ型計量泵（微型機座系列） |
|
2 |
噴射器附轉子流量計 |
|
3 |
重力投配附轉子流量計 |
|
4 |
噴射器 |
藥劑投藥方式表（表二）
|
代號 |
投藥方式 |
|
1 |
ZJ型計量泵（小機座系列） |
|
2 |
噴射器附轉子流量計 |
|
3 |
噴射器 |
加藥裝置組合形式表（表三）
|
代號 |
投藥方式 |
|
1 |
一套加藥設備 |
|
2 |
二套加藥設備 |

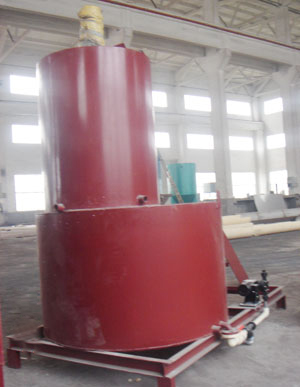

二、ＪＹ型仿美式加藥裝置
前言：
在水處理、化工、印染等行業，在水中或其他液體中經常遇到要按一定比例投加另一種溶液。生產過程中是連續的，這種投加工作必須同樣是連續的。如水處理中投加混凝劑，助濾劑，消毒。冷卻塔投加阻垢劑，化工、印染中定時、定量投加一定量的化學藥劑、酸堿等。這些都需要一種既能配置溶液，又能定量定時投加藥劑的設備，而這正是我們的ＪＹ系列加藥裝置所具備的基本功能。
ＪＹ系列加藥裝置，在錦江樂園，上海聯誼大廈等單位連續幾年的運行，證實了它的可靠性能與先進的設計。我們熱誠希望各地設計用戶單位來我單位調研，以便了解我單位的產品，使我們更好地為您服務。
適用范圍：
水處理中投加混凝劑、助濾劑、消毒劑、酸堿液。
冷卻水、循環水中投加阻垢劑等。
化工、印染中，投加酸、堿溶液與其他溶液。
特點：
性能穩定，溶液槽容積大，能耗低。
外形美觀，結構緊湊，占地面積小。
操作方便，維修簡單，投加能量大。
工藝結構說明：
ＪＹ加藥裝置三種型號，都有三大部分組成：１.攪拌機２.溶液槽３.計量裝置及投加設置。
現分別論述如下：
１.攪拌機：有攪槽機和攪拌裝置組成。其作用是使需投加的溶質和水（溶劑）按一定比例配置后，使其充分混合。
２.溶液槽：使用存放已拌好的藥液，供投加備用。
３.計量裝置及投加方式：ＪＹ系列中有兩種：（１）是采用計量泵投加。（２）用水射器投加，轉子流量計計量。如泵前投加，水射器可以不用，水射器需要壓投入在２kg/cm2以上。
|
規格項目 |
最大外形尺寸 （長×寬×高） 毫米 |
藥劑投加量 （升/時） |
投加方法 |
攪拌機功率 （千瓦） |
計量泵功率 （千瓦） |
攪拌槽容積 （升） |
溶液槽容積 （升） |
|
JY-Ⅰ |
1450×1450×2000 |
0-20 |
計量泵 |
0.37 |
0.37 |
500 |
600 |
|
JY-Ⅱ |
1450×1450×2200 |
0.5-45 |
計量泵 |
0.37 |
0.37 |
500 |
1000 |
|
JY-Ⅲ |
1550×1550×2600 |
30-390 |
計量泵 |
0.55 |
2.2 |
1000 |
2000 |
